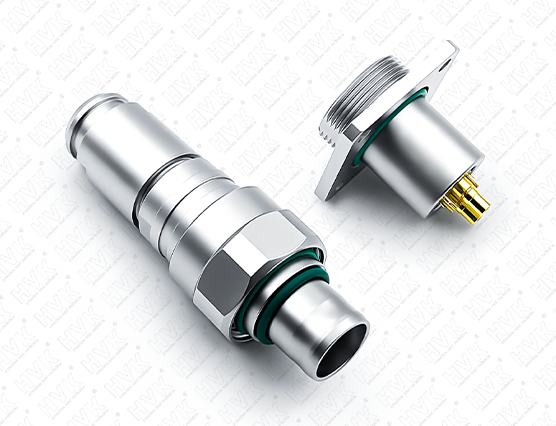

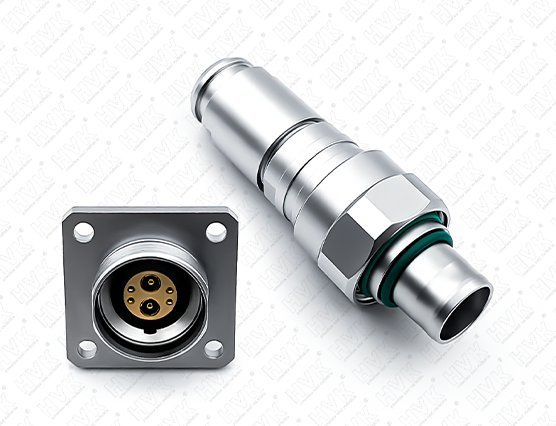

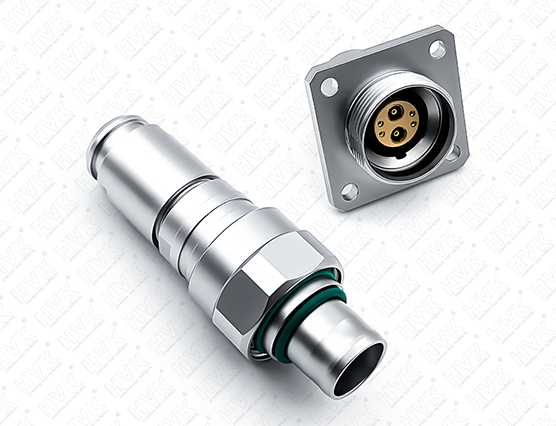

在高速數字系統和射頻應用領域，電連連接器的信號完整性（Signal Integrity，簡稱SI）已成為衡量其性能的核心指標。信號完整性指的是連接器在傳輸電信號過程中保持波形不失真、時序不紊亂、能量不損失的綜合能力，它直接影響著系統的誤碼率、傳輸距離和工作穩定性。隨著數據傳輸速率進入百Gbps時代，連接器已從簡單的導電通路演變為復雜的傳輸線系統，其信號完整性涉及電磁場分布、阻抗匹配、串擾控制及損耗管理等諸多因素，需要從頻域和時域多個維度進行系統化設計與驗證。
1、阻抗連續性與反射控制
阻抗匹配是信號完整性的第一道關卡。特性阻抗的精確控制，高速連接器的典型阻抗值為50Ω（射頻）或100Ω（差分），公差需控制在±5%以內。美國Molex的EdgeRate系列通過有限元仿真優化接觸件形狀，將阻抗波動壓縮至±3Ω。不連續點最小化設計，連接器內部的引腳長度變化、層間過渡等都會引起阻抗突變，日本Hirose的MX79系列采用漸進式過渡結構，使回波損耗在25GHz內優于-20dB。連接器-線纜系統協同設計，德國Rosenberger的HSD系列通過內置阻抗補償段，抵消線纜端接引起的諧振，在56Gbps速率下眼圖張開度提升35%。3D建模與仿真驗證，ANSYS HFSS軟件可精確計算連接器各部位的場分布，預測阻抗變化趨勢，與實測結果偏差小于2%。材料介電常數穩定性，羅杰斯RO4835高頻層壓板在10GHz時Dk值變化僅±0.05，確保寬頻帶阻抗一致性。端接匹配技術，TE Connectivity的STRADA Whisper連接器集成薄膜電阻陣列，將信號反射系數降至0.1以下。
2、插入損耗與衰減機制
信號能量損失直接影響傳輸距離與信噪比。導體損耗的優化，鍍金層厚度從0.5μm增至2μm可使10GHz時電阻損耗降低40%，但成本上升3倍，美國Amphenol的V-Series找到1.2μm的最佳平衡點。介質損耗控制，聚四氟乙烯（PTFE）在10GHz下損耗角正切僅0.002，是FR4材料的1/10，日本JAE的EXa系列采用發泡PTFE將插損降至0.15dB/inch@25GHz。趨膚效應應對措施，德國HARTING的ix Industrial連接器將接觸件表面粗糙度控制在Ra<0.2μm，使10GHz時的趨膚損耗減少25%。諧振抑制技術，法國Souriau的Sunshine系列通過損耗性材料填充諧振腔，在28GHz處抑制15dB的諧振峰。混合介質設計，美國Gore的PHASEFLEX微波連接器采用空氣-介質復合絕緣，在Ka波段插損優于0.05dB/接口。表面處理工藝，化學鍍鎳鈀金(ENEPIG)比傳統鍍金在高頻時接觸電阻低30%，特別適合56Gbps以上應用。
3、串擾與隔離度管理
通道間干擾是高速系統的重大威脅。近端串擾(NEXT)抑制，FCI的Airmax VS系列通過接地針矩陣布局，在25GHz時相鄰通道隔離度達60dB，遠超IEEE 802.3bj標準的45dB要求。遠端串擾(FEXT)控制，Molex的NearStack連接器采用錯位排列的差分對，將FEXT降低18dB，使112G PAM4系統的眼圖高度提升22%。電磁屏蔽設計，日本Hirose的DF63系列每個信號針周圍配置4個接地針，形成法拉第籠效應，輻射發射降低12dB。三維場控制技術，Samtec的FireFly光-電混合連接器通過電磁帶隙(EBG)結構，在40GHz時串擾抑制比傳統設計提高25dB。邊緣耦合優化，TE Connectivity的MultiGig RT3系列通過倒圓角處理邊緣場分布，使相鄰差分對間串擾降至-50dB以下。頻率相關隔離策略，Rosenberger的HSD-Micro系列對不同頻段采用差異化屏蔽：低頻依賴接地隔離，高頻依靠吸收材料。
4、時域參數與信號保真
脈沖信號的精確傳輸需要嚴格的時域控制。傳播延遲一致性，Intel的PCIe 5.0規范要求連接器各通道間延時差<2ps/mm，FCI的CDFP系列通過激光調阻工藝將偏差控制在0.8ps/mm。抖動(Jitter)抑制，Amphenol的OSFP連接器采用低抖動材料組合，將隨機抖動(RJ)限制在0.15ps RMS，滿足800G以太網需求。上升時間保持能力，在56Gbps速率下，信號上升時間約7ps，Molex的Impulse系列通過帶寬50GHz的設計，使邊沿畸變<5%。眼圖質量評估，Samtec的測試數據顯示，優化后的連接器在112G PAM4系統中眼高保持65%UI，眼寬達55%UI。碼間干擾(ISI)補償，Rosenberger的Backdrill技術消除通孔短樁效應，在28Gbps時將ISI降低40%。預加重與均衡支持，富士康的CFP8連接器設計兼容3-tap前饋均衡(FFE)，補償高頻損耗引的符號間干擾。
5、電磁兼容與輻射控制
無意的電磁輻射可能干擾系統工作。輻射發射(RE)抑制，EN 55032 Class B要求30MHz-6GHz頻段輻射場強<30dBμV/m，Hirose的IX系列通過全金屬外殼與導電襯墊達標。傳導發射(CE)控制，CISPR 25 Level 3規定150kHz-108MHz傳導噪聲<34dBμV，TE Connectivity的Z-PACK TinMan集成π型濾波器將噪聲衰減50dB。共模噪聲抑制，3M的D-sub連接器內置鐵氧體磁環，在100MHz處共模阻抗達1000Ω。接地策略優化，德國ERNI的MultiGig連接器采用"星-網"復合接地，使地彈噪聲<5mV。屏蔽連續性保障，美國Parker的ShieldTite系列通過360°環形接觸，轉移阻抗<5mΩ，遠超MIL-STD-348的20mΩ要求。諧振模式抑制，安費諾的V-Series在殼體內部設計波紋結構，將腔體諧振頻率推高至工作頻段之外。
6、多物理場耦合分析與協同優化
信號完整性需要系統級協同設計。電-熱協同分析，ANSYS Icepak與HFSS聯合仿真顯示，溫度每升高10℃，插入損耗增加0.3dB，日本JAE的Thermal-Aware系列通過導熱通道設計將溫升控制在15℃內。機械-電氣耦合，振動導致接觸電阻變化可能引起10%的阻抗波動，德國Harting的Han-Modular采用彈性接觸系統，在20g振動下阻抗變化<2%。材料-頻率協同，羅杰斯RO4835的Dk值在24GHz時溫度系數為-25ppm/℃，美國Gore的微波連接器通過復合材料將其補償至±5ppm/℃。生產工藝控制，激光鉆孔的定位精度±5μm可確保差分對對稱性，使共模轉換損耗優于-40dB。測試驗證體系，Keysight的PLTS系統能同時測量時域反射(TDR)和頻域S參數，構建完整的信號完整性模型。標準符合性驗證，IEEE 802.3ck對800G接口規定插入損耗<3dB/inch@53GHz，各廠商正通過新型介質材料與結構創新達標。
電連連接器的信號完整性工程已發展為一門融合電磁學、材料科學與精密機械的交叉學科。隨著224Gbps標準制定的啟動，業界正在探索全新的技術路徑：美國Ardent Concepts的AirBorn技術嘗試用懸浮介電結構將帶寬擴展至70GHz；日本Hirose開發的玻璃基板連接器通過光刻工藝實現±1μm的尺寸控制；歐洲IMEC研究所的硅光子集成方案有望將高頻損耗降低一個數量級。信號完整性的優化不再局限于單一部件，而是向"連接器-線纜-PCB"協同設計發展，如Intel的ODI(Optimal Design Initiative)要求三者作為整體進行仿真。正如高速互連專家霍華德·約翰遜所言："在數字時代，連接器已不再是簡單的金屬導體，而是精密的電磁場導向結構——其設計復雜度不亞于一塊高性能集成電路。"這種認知正在推動連接器技術從經驗設計向模型驅動轉變，通過多物理場仿真與材料基因組技術，實現信號完整性指標的精準預測與優化。
