在現代航空電子設備中，航空連接器是實現設備間信號傳輸的關鍵部件。而同軸航空連接器作為其中的一種，廣泛應用于雷達、通信、導航等多個領域。12+4同軸航空連接器作為一種常見的連接器類型，其在設計上有著明確的尺寸和規格要求，以確保信號的穩定傳輸和設備的高效運行。本文將詳細探討12+4同軸航空連接器的尺寸和規格，幫助讀者更好地理解這一連接器的構造特點及其應用。

1、同軸連接器概述

同軸連接器是一種專門用于高頻信號傳輸的連接設備，常用于射頻（RF）系統中。這種連接器設計獨特，由內導體、絕緣層和外導體三部分構成。內導體負責信號的傳輸，外導體則充當接地作用，同時也用于屏蔽電磁干擾。絕緣層則用來隔離內外導體，確保信號傳輸的穩定性。航空同軸連接器的應用通常要求高可靠性和良好的電氣性能，尤其在惡劣的工作環境下，如高溫、強震動和輻射等，要求連接器在性能上表現穩定。

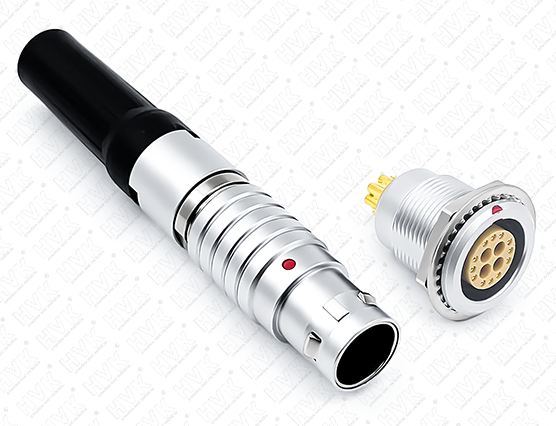

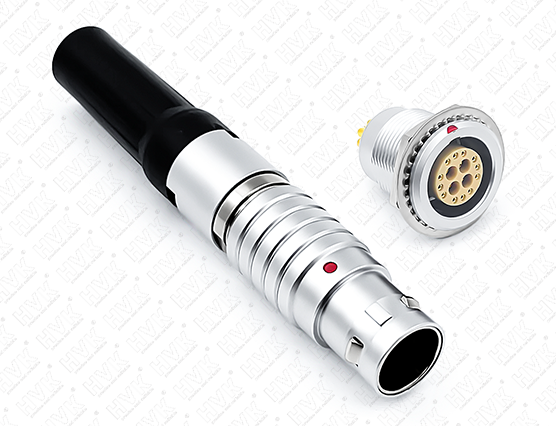

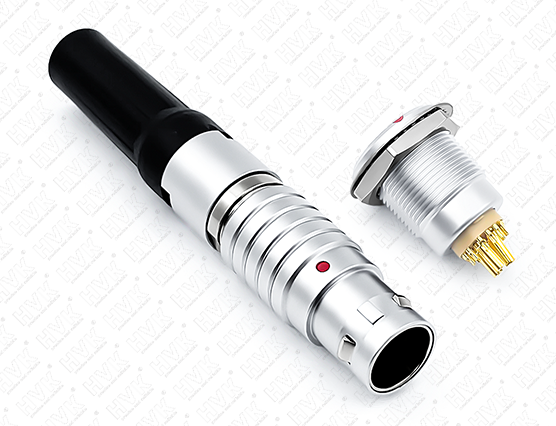

12+4同軸航空連接器，顧名思義，是在同軸連接器的基礎上，結合了4個同軸信號傳輸通道和12個電源通道的多功能設計。這種連接器一般用于需要同時傳輸高頻信號和低頻電源信號的航空電子設備中，能夠提供更為復雜和高效的信號傳輸解決方案。

2、12+4同軸航空連接器的尺寸

12+4同軸航空連接器的尺寸和規格通常由其外形尺寸和接觸尺寸兩部分組成。外形尺寸通常指的是連接器的整體尺寸，包括外殼、插頭和插座的尺寸等；接觸尺寸則指的是信號接觸面和電源接觸面的尺寸。

在具體的尺寸上，12+4同軸航空連接器的外徑通常在20mm至50mm之間，根據不同的型號和用途，尺寸會有所變化。連接器的外徑和內徑關系到連接器的插入深度和工作壓力，通常這些尺寸會根據相關的航空標準進行定制設計。例如，插頭的外徑大約為22mm至28mm，而插座的外徑則可能略大，通常在30mm左右。此外，連接器的長度一般為50mm至70mm，這取決于其具體的設計需求和使用環境。

接觸尺寸方面，12+4同軸航空連接器的內導體和外導體的直徑各有規定。內導體的直徑一般為1.5mm至3mm，而外導體的直徑則在5mm至7mm之間。這些尺寸在設計時必須考慮到連接器的傳輸性能以及高頻信號的穩定性。特別是在高頻信號傳輸中，接觸面的尺寸和形狀對連接器的性能有著直接影響，因此，精確的尺寸和高精度的制造工藝對于確保良好的電氣接觸至關重要。

在接觸件的設計上，12+4同軸航空連接器會根據不同的應用需求采用不同的插接方式。例如，有些型號采用的是快速連接方式，而有些則采用螺紋連接方式，以確保連接器的高可靠性和穩定性。連接器的插入深度通常在8mm至12mm之間，確保插頭和插座之間有足夠的接觸面積，從而提供可靠的信號傳輸。

3、12+4同軸航空連接器的電氣性能

除了尺寸之外，12+4同軸航空連接器的電氣性能也是衡量其質量和性能的重要指標。首先，12+4同軸航空連接器需要具有較低的接觸電阻，通常要求接觸電阻不超過0.05Ω。低接觸電阻可以有效減少信號傳輸中的損耗，提高信號的傳輸效率。其次，12+4同軸航空連接器的插入損耗和回波損耗也需要符合嚴格的要求。通常，插入損耗應該控制在0.2dB以內，回波損耗需要高于30dB，以確保信號的傳輸不受干擾。

此外，12+4同軸航空連接器還需要具備良好的屏蔽性能，避免外部電磁干擾對信號的影響。這要求連接器的外導體和絕緣層必須有足夠的強度和穩定性。尤其在高頻傳輸中，信號的穩定性和完整性至關重要，因此，連接器必須具備較強的抗電磁干擾能力和較高的工作頻率范圍。通常，12+4同軸航空連接器可以支持的工作頻率范圍為DC至18GHz，甚至更高，滿足大部分航空電子設備的需求。

4、12+4同軸航空連接器的材料和耐用性

12+4同軸航空連接器通常采用高強度的材料制造，以應對航空環境中的高壓、震動和極端溫度等因素。外殼通常采用高強度鋁合金或者不銹鋼材料，這些材料具備較強的抗腐蝕性和耐磨性，能夠在惡劣環境下保持長時間的使用壽命。接觸件一般使用銅合金或銀合金材料，這些材料具有優良的導電性和抗氧化性，能夠有效減少接觸電阻，提高連接器的電氣性能。

為了增強耐用性，12+4同軸航空連接器還會進行表面處理，例如鍍鎳、鍍金或鍍銀等，這些表面處理可以有效延長連接器的使用壽命，提高其抗腐蝕性和抗磨損性。此外，連接器內部的絕緣層通常采用高性能的PTFE（聚四氟乙烯）材料或其他高頻絕緣材料，這些材料能夠有效隔離內外導體，減少信號的干擾，確保信號的穩定傳輸。

5、應用場景

12+4同軸航空連接器廣泛應用于航空、航天、軍用、衛星通信、雷達、導航以及其他高頻信號傳輸要求高的領域。在這些領域中，12+4同軸航空連接器不僅要具備高頻信號的傳輸能力，還需要具備較強的電源傳輸能力。由于在航空電子設備中，信號和電源的同時傳輸需求越來越高，12+4同軸航空連接器應運而生，成為許多設備中不可或缺的關鍵部件。

特別是在現代雷達系統、衛星通信設備和航空電子設備中，12+4同軸航空連接器能夠提供更加穩定和高效的信號傳輸。它通過多通道設計，使得信號傳輸與電源供應能夠同時進行，大大提高了設備的工作效率和功能集成度。

6、結語

總的來說，12+4同軸航空連接器作為一種高性能的連接組件，其尺寸和規格設計需要嚴格遵循航空電子設備的相關標準，確保其在復雜的工作環境下能夠穩定工作。通過合理的尺寸設計、優良的電氣性能以及高耐用性的材料選擇，12+4同軸航空連接器能夠滿足高頻信號和電源傳輸的雙重需求，為航空電子設備提供可靠的連接保障。隨著技術的進步，未來的12+4同軸航空連接器將更加小型化、高效化，并且在更多領域中得到廣泛應用。
